La ingeniería de fachadas conlleva riesgos increíblemente altos para cualquier desarrollo comercial. Se equilibra constantemente la intención estética (planitud impecable y acabado prístino) con las duras realidades estructurales. Estas realidades incluyen cargas de viento severas, limitaciones de peso estrictas y criterios de deflexión estrechos. Si especifica los materiales incorrectos, se enfrentará a graves consecuencias. El uso mal elegidos de paneles de fachada de chapa de aluminio a menudo conduce a un 'enlatado de aceite', una distorsión de la superficie muy visible. Además, una especificación inadecuada provoca fallas en la subestructura y aumenta innecesariamente los presupuestos de los proyectos. Diseñamos esta guía para ayudarlo a tomar estas decisiones complejas. Proporcionamos un marco basado en evidencia para arquitectos, contratistas y desarrolladores. Aprenderá a seleccionar los parámetros de material y los métodos de fijación correctos. Al dominar estos principios, garantizará la integridad estructural a largo plazo, un atractivo estético perfecto y un estricto cumplimiento normativo para sus próximos proyectos.
Las aplicaciones estándar generalmente requieren un espesor de panel de chapa de aluminio de 2,5 mm o 3,0 mm, mientras que las zonas a nivel del suelo o de alto impacto exigen de 3,0 mm a 4,0 mm.
El espesor del panel debe calcularse en conjunto con el tamaño del panel, las relaciones de luz y los requisitos locales de carga máxima de viento, nunca de forma aislada.
La selección del sistema de fijación de chapa de aluminio adecuado determina tanto la velocidad de instalación como la capacidad de la fachada para adaptarse a la expansión térmica.
El enchapado de aluminio sólido ofrece clasificaciones inherentes de resistencia al fuego no combustible A1, lo que simplifica el cumplimiento en comparación con las alternativas compuestas.
Cada elección de material de fachada genera un efecto en cascada en todo el proyecto. La selección de materiales dicta la velocidad de instalación, los programas de mantenimiento y los requisitos de la estructura estructural. Comprender estas interdependencias le ayuda a evitar costosos excesos y fallos estructurales.
Los arquitectos imaginan envolventes de edificios monolíticos y perfectamente planos. La realidad a menudo ofrece algo completamente diferente. No especificar el espesor del revestimiento de chapa de aluminio en paneles grandes conduce inevitablemente a deformaciones en la superficie. Los profesionales de la industria llaman a este fenómeno 'enlatado de aceite'. Ocurre cuando un metal delgado se expande de manera desigual bajo estrés térmico o se flexiona excesivamente bajo la presión del viento. Cuando la luz solar natural incide sobre estas superficies deformadas, la distorsión visual arruina la intención arquitectónica. La reparación de latas de aceite después de la instalación resulta prácticamente imposible sin un reemplazo completo del panel.
Mientras que los paneles delgados corren el riesgo de fallar estéticamente, los paneles demasiado gruesos introducen problemas separados. Especificar demasiado el espesor aumenta innecesariamente la carga muerta en su estructura primaria. Los paneles pesados requieren sistemas de soporte robustos y de gran ingeniería. Esto aumenta exponencialmente el costo del submarco estructural, soportes y anclajes. Encontrar el equilibrio óptimo entre rigidez y peso mantiene los presupuestos estructurales ajustados y al mismo tiempo mantiene los factores de seguridad.
Su fachada sirve como principal protección contra la intemperie del edificio. Los mecanismos de fijación inferiores comprometen este escudo. Los accesorios mal diseñados aumentan el riesgo de que entre agua detrás de la pantalla contra la lluvia. También aceleran la corrosión galvánica si entran en contacto metales incompatibles. En condiciones climáticas dinámicas, las fijaciones comprometidas pueden incluso provocar un desprendimiento catastrófico del panel. Los sistemas de alta calidad aíslan metales diferentes y brindan resistencia a la intemperie a largo plazo.
No se pueden seleccionar dimensiones del material mediante conjeturas. La métrica central de su estrategia de fachada (el espesor del panel de chapa de aluminio) debe alinearse con demandas estructurales específicas. Utilizamos un marco funcional para establecer líneas de base seguras y que cumplan con las normas.
Las diferentes zonas de construcción experimentan tensiones ambientales muy diferentes. A continuación, describimos los parámetros de espesor estándar de la industria asignados a zonas de aplicación comunes.

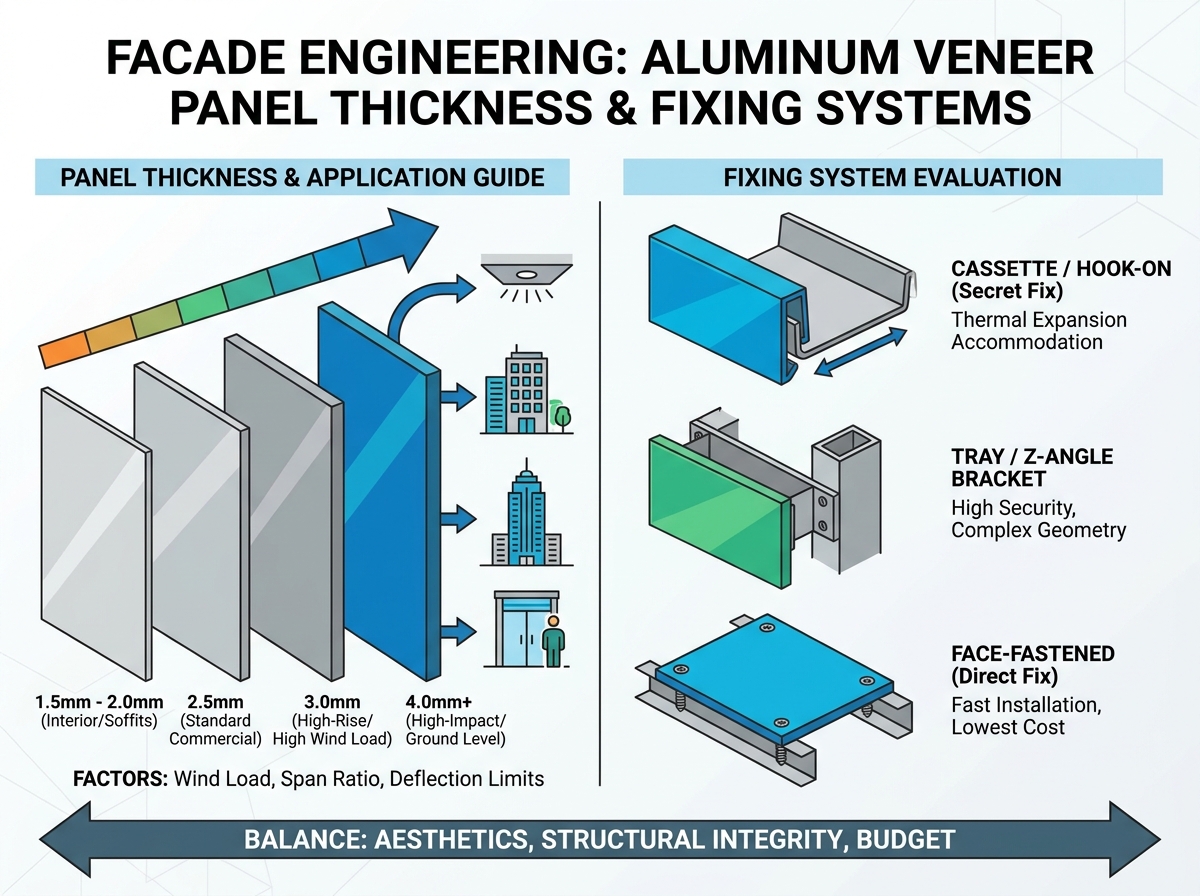

Tabla 1: Líneas base de aplicación estándar para paneles de fachada
Espesor | Aplicación primaria | Características clave |
|---|---|---|
1,5 mm – 2,0 mm | Zonas interiores, plafones, fachadas bajas. | Requiere un soporte de bastidor auxiliar ajustado; Adecuado sólo para paneles de pequeñas dimensiones. |
2,5 mm | Fachadas comerciales exteriores en general. | El estándar de la industria; Proporciona un excelente equilibrio entre peso y rigidez. |
3,0 mm | Fachadas de gran altura, zonas de fuerte carga de viento. | Limita estrictamente la deflexión en paneles de gran formato sometidos a tensiones severas. |
4,0 mm+ | Zonas de planta baja, geometrías personalizadas. | Ofrece resistencia al impacto antivandalismo; Permite un enrutamiento CNC profundo. |
Debe calcular el espesor en conjunto con el tamaño del panel y las cargas de viento máximas locales. Los cálculos de ingeniería estructural siguen siendo no negociables. A medida que aumenta la distancia entre los refuerzos, el panel se vuelve más susceptible a la flexión. De manera similar, las luces generales más amplias exigen una mayor rigidez inherente. Debe aumentar el espesor del panel a medida que aumentan las proporciones de luz. Depender de gráficos generalizados sin datos de viento locales a menudo da como resultado fachadas con poca ingeniería. Consulte siempre a un ingeniero de fachadas para calcular los límites de deflexión permitidos para su ubicación geográfica específica.
Los diseños arquitectónicos frecuentemente requieren esquinas agudas y curvas complejas. Las realidades de fabricación dictan qué tan bien estos diseños se trasladan al metal. Los paneles más gruesos (3,0 mm y superiores) requieren un enrutamiento CNC de alta resistencia y capacidades de plegado especializadas. Los radios de curvatura cambian fundamentalmente a medida que aumenta el espesor del material. Un panel de 4,0 mm no puede lograr la misma esquina doblada afilada que un panel de 2,0 mm sin ranuras en V profundas. Este proceso de ranurado elimina material en el pliegue, lo que puede debilitar el borde del panel si se ejecuta incorrectamente. Discuta estas restricciones geométricas con su fabricante al principio de la fase de diseño.
El panel en sí sólo constituye la mitad de la solución envolvente exterior. La metodología de fijación determina qué tan bien se comporta esa envoltura bajo tensión. La selección de un adecuado sistema de fijación de chapa de aluminio afecta directamente la velocidad de instalación, el acceso para mantenimiento y la capacidad de movimiento térmico.
Los sistemas de casete ofrecen un atractivo estético superior. Los fabricantes fabrican estos paneles con bordes doblados con precisión y ranuras enrutadas. Luego, los instaladores cuelgan estas ranuras en un sistema de rieles patentado unido a la estructura del edificio.
Ventajas: Ofrecen una estética increíblemente limpia porque ocultan todos los sujetadores. El mecanismo de riel flotante se adapta perfectamente a la expansión y contracción térmica. Los equipos de mantenimiento pueden retirar paneles individuales sin desmontar la pared circundante.
Contras: Estos sistemas conllevan costos iniciales de fabricación más altos. También requieren una mayor profundidad en la cavidad de la fachada para alojar los herrajes del riel para colgar.
Los sistemas de bandejas utilizan paneles formados sujetos mediante ángulos continuos o soportes discretos. Los instaladores fijan estos soportes directamente a los parteluces y travesaños principales.
Ventajas: Proporcionan archivos adjuntos muy seguros. Esto los hace excepcionalmente adecuados para fachadas geométricas complejas y entornos con cargas de viento extremas.
Desventajas: El movimiento térmico depende enteramente de agujeros de gran tamaño y remaches deslizantes. Si los instaladores aprietan demasiado estos remaches, los paneles no se pueden mover, lo que provoca que se pandeen. La instalación requiere alta precisión y una ejecución en el sitio más lenta.
Los sistemas de fijación directa representan el método de fijación más sencillo. Los instaladores aseguran los paneles planos o ligeramente doblados directamente al submarco utilizando remaches o tornillos estructurales del mismo color.
Ventajas: La fijación frontal ofrece el costo inicial más bajo y la velocidad de instalación más rápida. Requiere una profundidad mínima de la cavidad, lo que ahorra una valiosa huella del edificio.
Desventajas: Los sujetadores expuestos alteran la estética arquitectónica perfecta. Más importante aún, la fijación directa crea un alto riesgo de tensión localizada alrededor de los puntos de fijación durante la expansión térmica.
Cuadro 1: Resumen comparativo de sistemas de reparación
Tipo de sistema | Impacto estético | Movimiento Térmico | Velocidad de instalación | Costo relativo |
|---|---|---|---|---|
Casete (de gancho) | Cierres ocultos, líneas limpias | Excelente (hardware flotante) | Moderado | Alto |
Bandeja (ángulo Z) | Sujetadores ocultos o de borde | Moderado (se basa en agujeros ranurados) | Lento | Medio |
Fijado a la cara | Sujetadores visibles | Deficiente (alta tensión en los puntos de anclaje) | Rápido | Bajo |
La construcción moderna exige un estricto cumplimiento de las normas de seguridad y, al mismo tiempo, mantener plazos de ejecución rápidos. Cada especificación de material implica compensaciones calculadas entre seguridad, limitaciones estructurales y escalabilidad del proyecto.
El escrutinio regulatorio sobre la combustibilidad de las fachadas nunca ha sido tan alto. El revestimiento de metal sólido ofrece una tranquilidad incomparable. Un panel de chapa de aluminio puro es naturalmente incombustible y tiene una estricta clasificación de resistencia al fuego A1. La elección de metal sólido en lugar de alternativas compuestas tradicionales reduce drásticamente la fricción de cumplimiento con las autoridades locales. Además, las envolturas no combustibles con frecuencia califican a los desarrolladores para primas de seguro más bajas, optimizando la viabilidad operativa a largo plazo.
Los cálculos de peso impulsan las decisiones de ingeniería estructural. Un panel macizo estándar de 3,0 mm pesa aproximadamente 8,1 kg/m². Debe evaluar cuidadosamente si su sustrato estructural existente o planificado puede soportar esta carga muerta acumulativa. Agregar paneles pesados a una pared de vigas livianas requiere inevitablemente una enorme estructura de acero secundaria. Esta estructura secundaria consume espacio de la cavidad y aumenta los riesgos de puentes térmicos. Siempre asigne el peso del panel directamente a la capacidad estructural del submarco antes de la aprobación final.
Los proyectos complejos y de varias fases exigen estandarización. Los espesores de material variables en una sola elevación confunden a los instaladores y ralentizan la logística. La estandarización de la profundidad del panel y una metodología de fijación uniforme reducen los cuellos de botella en la fabricación. Mitiga el error del instalador en el sitio. Cuando los equipos de construcción trabajan con una lógica de accesorios unificada, las velocidades de instalación aumentan de manera predecible en todas las fases del proyecto.
Las especificaciones teóricas significan poco si los proveedores no pueden ejecutarlas. Pasar de los dibujos arquitectónicos a la instalación física requiere detalles rigurosos y una evaluación rigurosa de los socios.
Debes especificar cómo gestiona la fachada el agua. ¿Utilizará su sistema un sello húmedo (masilla de silicona) o un diseño de protección contra la lluvia de junta abierta? Los sellos húmedos dependen de la adhesión química y requieren mantenimiento a lo largo del tiempo. Por el contrario, la lógica de protección contra la lluvia de junta abierta requiere retornos de borde de panel específicos e instalaciones de deflectores internos. Estos deflectores gestionan la ecualización de la presión y guían el agua hacia abajo por la cavidad. Las fabricaciones de alta calidad de chapa de aluminio se pliegan fácilmente para crear estas barreras necesarias contra la humedad.
Seleccionar el socio de fabricación adecuado protege el cronograma de su proyecto. Utilice estos pasos críticos para calificar a sus proveedores:
Exigir informes de cálculo estructural verificables. No acepte datos de pruebas genéricos. Insista en realizar cálculos adaptados a las cargas de viento locales y los tamaños de paneles de su proyecto específico.
Asegúrese de que el fabricante opere capacidades CNC internas adecuadas para su espesor especificado. El enrutamiento subcontratado a menudo conduce a fallas en el control de calidad y tolerancias incumplidas.
Verifique la compatibilidad entre los soportes metálicos y las roturas térmicas estructurales elegidas. El contacto directo de metal con metal evita el aislamiento y viola los códigos de energía.
Solicitar maquetas visuales físicas (PMU). Inspeccione las esquinas dobladas y los acabados pintados con luz natural antes de aprobar tiradas de producción completas.
La especificación correcta de la fachada exige un cuidadoso equilibrio entre su visión arquitectónica, la física estructural y las limitaciones presupuestarias. El espesor del panel proporciona la rigidez necesaria; El sistema de fijación proporciona una resistencia crucial contra las tensiones térmicas y del viento. No se puede aislar una decisión de la otra.
Para los próximos pasos inmediatos, bloquee primero sus datos de carga de viento local. Consulte a un ingeniero de fachadas calificado para calcular los claros máximos permitidos en función de esas cargas específicas. Por último, solicite maquetas detalladas del sistema a los fabricantes preseleccionados. Una ingeniería minuciosa y inicial garantiza una envolvente del edificio plana, segura e impresionante que perdurará durante décadas.
R: No recomendamos el uso de paneles de 2 mm para aplicaciones de gran altura. Las presiones extremas del viento a alturas elevadas hacen que los paneles delgados se desvíen significativamente. La deflexión repetida inducida por el viento provoca fatiga del metal, fracturas por tensión y graves enlatados de aceite. Un espesor de 3 mm sirve como base mínima estricta para la ingeniería de fachadas de gran altura.
R: El metal se expande significativamente con los cambios de temperatura. Un sistema de fijación rígido sin agujeros ranurados de gran tamaño bloquea el panel en su lugar. Cuando el panel se calienta y se expande, el material atrapado se dobla hacia afuera, provocando una distorsión permanente. Los sistemas de casetes Secret-fix utilizan rieles flotantes para absorber este movimiento de forma natural sin estresar la cara del panel.
R: Un panel sólido de 2,5 mm pesa aproximadamente 6,75 kg/m², mientras que un panel de 3,0 mm pesa aproximadamente 8,1 kg/m². Esta diferencia de 1,35 kg/m² se extiende en cascada por toda la elevación. El aumento de la carga muerta requiere soportes más fuertes, anclajes de mampostería más grandes y una estructura de acero secundaria potencialmente más pesada, lo que afecta los presupuestos estructurales generales.
R: Un metal más grueso reduce significativamente el riesgo de distorsión visual, pero no lo previene por completo. Una instalación inadecuada, submarcos estructurales desiguales o sujetadores demasiado apretados aún pueden forzar que un panel grueso adquiera una forma deformada. La ingeniería adecuada, las proporciones de luz correctas y una instalación especializada siguen siendo tan críticos como el espesor de la materia prima.
